双筒过滤器SPL/DPL

产品型号: SPL/DPL
产品简述: 双筒过滤器又称双桶自由切换式过滤器，是由两只单筒过滤器及二位六通换向阀组成，结构简单，使用方便，并带旁通阀及滤芯污染堵塞发讯器，以达到保证系统安全的目的。
详细资料:
双筒过滤器又称双桶自由切换式过滤器，是由两只单筒过滤器及二位六通换向阀组成，结构简单，使用方便，并带旁通阀及滤芯污染堵塞发讯器，以达到保证系统安全的目的。
工作原理:在工作过程中，单筒过滤器滤芯堵塞到一定程度需清洗或更换滤芯时，要停止主机工作来更换滤芯，这样不仅浪费时间更不能满足主机连续工作需要，双筒过滤器有效地解决了单筒过滤器这方面的缺陷，在不停机的情况下可清洗或更换滤芯来保证主机正常连续工作。
工作特点:当一只过滤器滤芯堵塞现而需要更换时，不必停止主机工作，只要打开压力平衡阀并转动换向阀，另一只过滤器即可参加工作，然后更换已堵塞的滤芯。本过滤器广泛应用于重型机械、矿山机械、冶金机械等液压系统。

技术参数

型号		公称通径	额定流量	滤片尺寸mm
双筒系列	单筒系列	公称通径	额定流量	内径	外径
SPL15	-	15	2	20	40
SPL25	DPL25	25	5	30	65
SPL32	-	32	8	30	65
SPL40	DPL40	40	12	45	90
SPL50	-	50	20	60	125
SPL65	DPL65	65	30	60	125
SPL80	DPL80	80	50	70	155
SPL100	-	-	80	70	155
SPL125	-	125	120	90	175
SPL150	DPL150	150	180
SPL200	DPL200	200	320

外形尺寸

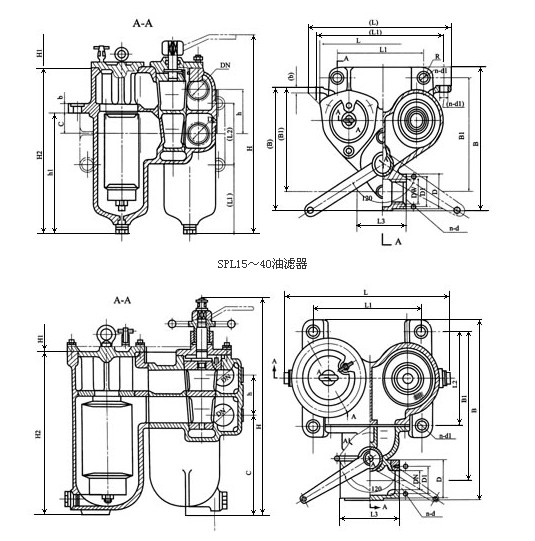

SPL网片式油滤器外形尺寸

外形尺寸

公称通径	安装形式	外形尺寸			拆装滤芯距离	管路连接尺寸
公称通径	安装形式	外形尺寸			拆装滤芯距离	螺纹连接	法兰连接
DN	C	H	B	L	H1	DW	D	D1	n	d
15	C	328	180	196	260	M30×2	-	-	-	-
25	D	315	232	230	270	-	-	-	-	-
25	C	315	207	260	270	-	-	-	-	-
32	C	380	207	260	330	-	60×60	44×44	4	9
40	C	462	261	314	385	-	66×66	45×45	4	9
50	X	447	425	410	435	-	86×86	64×64	4	11
50	C	447	400	410	435	-	86×86	64×64	4	11
65	X	590	450	460	535	-	100×100	75×75	4	11
65	C	590	420	460	535	-	100×100	75×75	4	11
80	X	775	525	492	685	-	116×116	92×92	4	13
100	X	800	825	565	685	-	190	158	8	15
125	X	855	910	605	760	-	215	183	10	15
150	X	890	1000	990	790	-	240	208	12	15
200	X	1065	1155	1180	945	-	310	273	12	17

公称通径	安装形式	管路连接尺寸						基座安装尺寸
DN	C	h	h1	H2	B1	C	L3	L1	L2	b	R	n	d1
15	C	55	178	301	155	-	88	166	80	12	16	4	12
25	D	65	198	298	185	30	90	156	-	12	15	2	15
25	C	65	143	298	175	-	90	230	100	12	15	4	15
32	C	65	183	333	175	-	90	230	100	12	15	4	15
40	C	70	138	368	224	-	110	274	130	15	20	4	17
50	X	90	-	422	356	220	140	260	210	18	25	4	19
50	C	90	190	412	356	-	140	350	130	18	25	4	19
65	X	105	-	527	371	356	160	260	210	18	25	4	19
65	C	105	255	517	371	-	160	350	150	18	25	4	19
80	X	124	-	640	476	433	190	350	270	20	25	4	21
100	X	200	-	640	603	365	300	500	330	20	32	4	21
125	X	225	-	722	737	387	350	540	370	20	32	4	21
150	X	250	-	760	825	380	400	750	460	30	32	4	21
