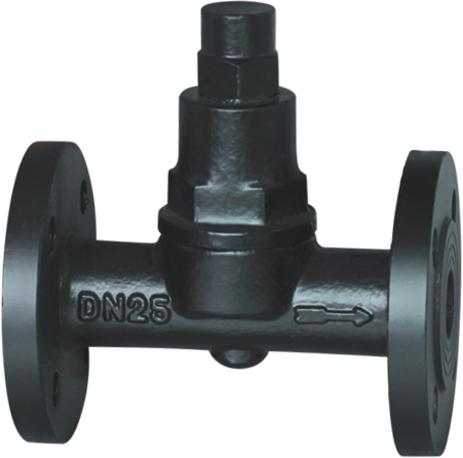

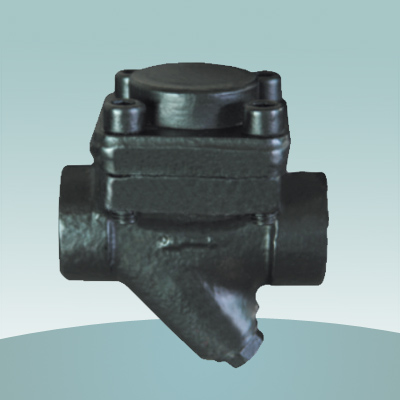

圆盘式疏水阀CS49H

热动力圆盘式蒸汽疏水阀 Thermodynamic disc stam trop

产品介绍：圆盘式蒸汽疏水阀是根据热动力学原理，利用蒸汽和凝结水的热动力学不同热性，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻气排水目的。广泛用于蒸汽主管道，伴热管线、夹套锅及各种小型蒸汽设备。
结构特点：1、本阀结构结实、重量轻、体积小使用压力范围大，不需任何调节。
2、具有空气排放装置，迅速排除初时空气、保证快速启动。
3、可承受过热蒸汽、抗冰冻能力强，安装位置不受限制，均能正常工作。
Introduction:According to the thermodynatic principle,the disc trap drives the change of the power,causing differences between the upper and lower valve discs.The valve disc will be opened and closed accordingly to resist gas and discharge water.This kind of trap enjoys an extensive application in main pipelines,heat accompanying pipelines and small steam equipments.
Structure:1.This trap is featured with solid structure,light weight,small volume and different pressure without any adjustment.
2.Hving gas discharging equipment for rapidly discharging gas to ensure fast start.
3.Excellent abilities to endure steam and to resist frozen.It can be installed in free way.

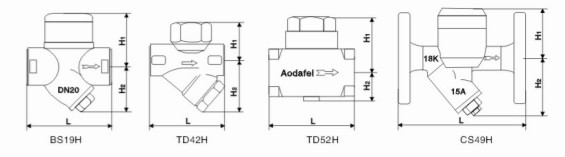

技术参数表 Technological parameter date

Model 产品型号	Nominal diameter 公称通径DN	Pressure raring 使用压力 MPa	Max allowable(℃) 最高允许温度	External dimensions（mm）外型尺寸
				螺纹、承插焊连接			法兰连接
				L	H1	H2	L	H1	H2
BCS19H BCS69H BCS49H	15~20	0.01~1.6、2.5、4.0	425	90	55	48	150	55	50
	25			90	55	48	160	55	50
	32			120	68	78	230	68	78
	40			120	70	78	230	75	83
	50			140	80	83	230	80	83
	65						250	90	95
	80						280	140	145
	100						310	150	165
CS19H CS69H CS49H （TD16、32、42）	15	0.01~1.6、3.2、4.2	425	80	47	54	150	47	54
	20			90	52	59	150	52	59
	25			95	59	62	160	59	62
	32			105	70.5	89.5	210	70.5	89.5
	40			110	70.5	89.5	230	70.5	89.5
	50			120	71	104	230	71	104
CS169H （TD52）	15~20	0.03~5.0	425	75	45	52
CS169H （TD52）	25	0.03~5.0	425	90	20	24
CS49H (JIS)	15	5K、10K、16K	425				136	60	52
	20						140	60	52
	25						150	62	55
	32						230	94	112
	40						260	94	112
	50						260	94	112
	80						310	106	131
