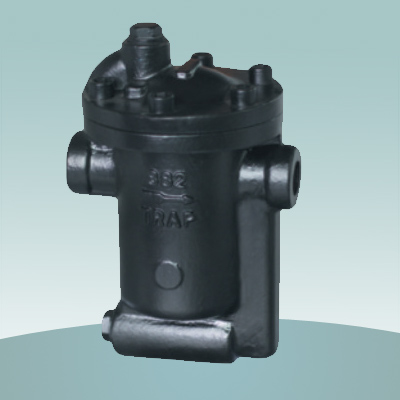

DT-881型倒置桶式蒸汽疏水阀DT-881

DT 型倒置桶式蒸汽疏水阀 DT inverted bucket steam trap

产品介绍：DT倒置桶型蒸汽疏水阀有特别的杠杆，广泛用于造纸、纺织、食品、石油、化工等工业加热设备的蒸汽管道。
结构特别：1、构造简单，不易故障。无插销或铰链结构，无固定磨损，节能效果佳。耐磨铬钢阀座，不锈钢结构，使用寿命长。
2、间歇排放杂质均可冲走，不积污垢，自动排空气。
3、有多种节约流孔选择，在不同压力下，可达到最高排水流量。
4、内部零件全安装在阀盖上，维修。
Ntroduction：DT inverted trap has special lever structures，extensively applied in industries of petroleum，textile，foodstuff ，paper making，chemical
Industry and steam pipelines
Structure 1 .Simple structure No gemel structctre ,no fixed abrasiv,excellent abilities to energy .Valve base is made of crome steel,with long service life.
2. The waste discharged constantly will be washed away,no dirty remained ,and the air will be automatically discharged .
3.There are many kinds of throttle holes.Uneder different,it can always realize water amount discharged.
4.The pants are all fixed on the valve cover facilitate maintence.

型号 TRAP NO		DT880	DT881 DT881F	DT882 DT882F	DT883 DT883F	DT881 DT884F	DT885 DT885F	DT886 DT886F
△P.KG/ CM2	0.5	240	420	800	1520	2500	3960	7190
	1	280	470	930	1750	2950	4500	8600
	2	230	460	930	1800	3020	4500	8150
	4	280	410	920	2000	3050	4400	8800
	8	280	380	800	1560	2600	4600	8000
	9	310	420	900	1750	2950	4900	8850
	10	260	365	660	1500	2550	4500	8450
	12		380	720	1730	2880	4850	9000
	15		335	560	1500	2500	3000	8400
	17		350	600	1550	2600	3200	9650

技术参数表 Technological parameter date

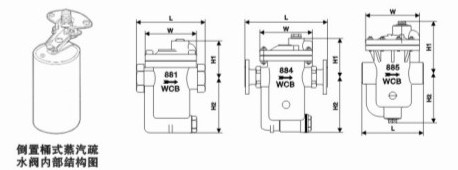

Model 产品型号	Nominal Diameter 公称通径（DN）	Connection 连接方式	Pressure rating （MPa）使用压力	Max allowable TMP(℃) 最高允许温度	Exterma dimensions（mm）外型尺寸				Re.weight 参考重量（kg）
Model 产品型号	Nominal Diameter 公称通径（DN）	Connection 连接方式	Pressure rating （MPa）使用压力	Max allowable TMP(℃) 最高允许温度	L	H1	H2	W	Re.weight 参考重量（kg）
DT880	15~20	Thread 螺纹	0.01~1.0	350	128	76	70	96	2.2
DT881	15~25		0.01~1.7	350	128	76	100	96	2.8
DT882	15~25		0.01~1.7	350	170	96	137	145	7.0
DT883	25~32		0.01~1.7	350	202	121	193	180	14.0
DT884	32~40		0.01~1.7	350	235	152	212	203	23.0
DT885	32~50		0.01~1.7	350	260	232	222	228	26.0
DT816	50		0.01~1.7	350	302	214	242	302	42.0
DT881F	15~25	Flange 法兰	0.01~1.7	350	195	76	100	96	5
DT882F	20~25		0.01~1.7	350	230	96	137	145	10
DT883F	25~32 40~50		0.01~1.7	350	270 320	121	193	180	18
DT884F	32~50		0.01~1.7	350	320	152	212	203	27
DT885F	40~50		0.01~1.7	350	350	232	222	228	29
DT816F	65~80		0.01~1.7	350	400	214	242	302	45
